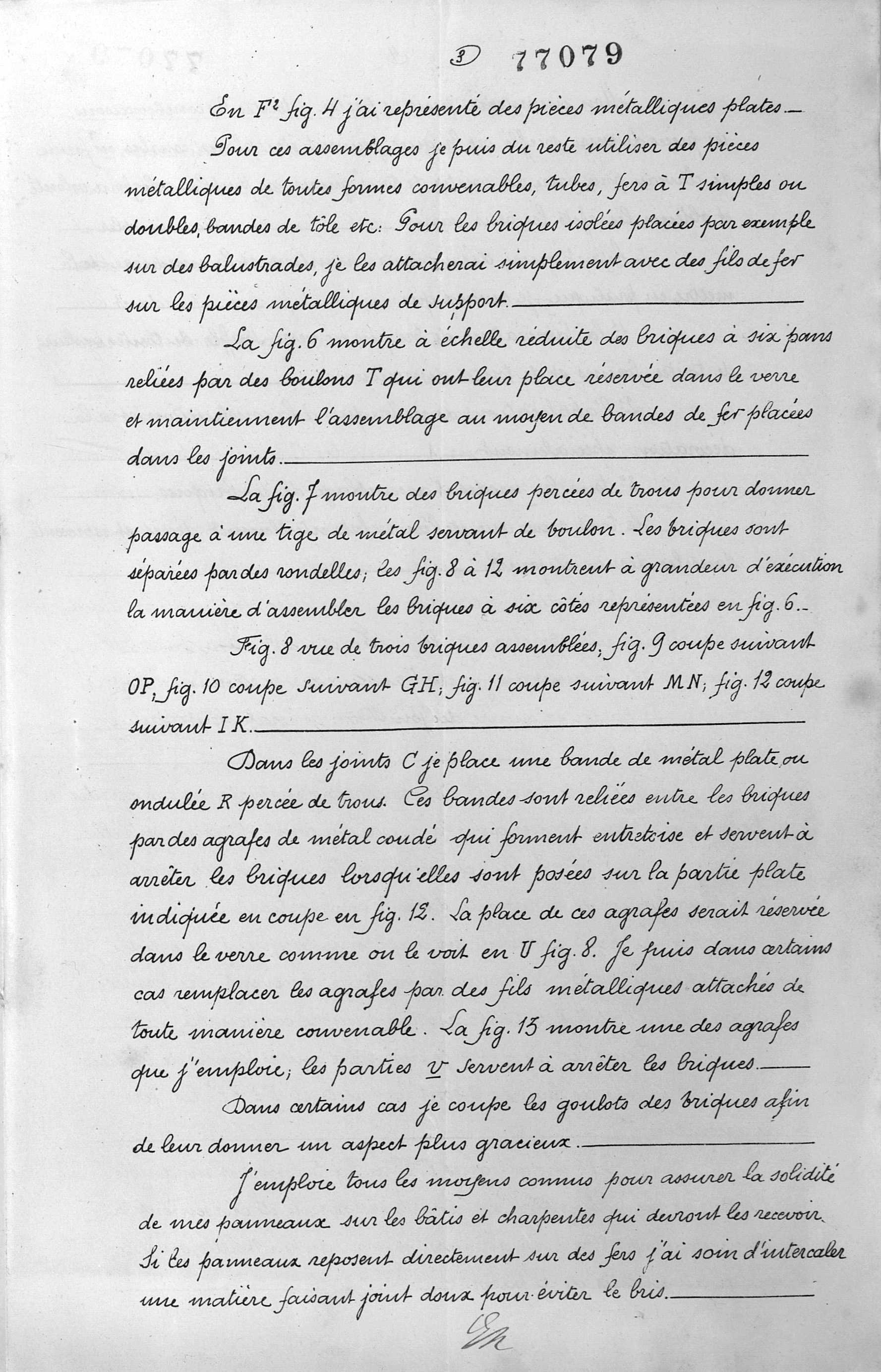

En F² fig. 4 j'ai représenté des pieces métalliques plates.

Pour ces assemblages je puis du reste utiliser des pièces métalliques de toutes forms convenables, tubes, fers à T simples ou doubles, bandes de tôle etc. Pour les briques isolées placées par exemple sur des balustrades, je les attacherai simplement avec des fils de fer sur les pièces métalliques de support.

La fig. 6 montre à échelle réduite des briques à six pans reliées par des boulons T qui out leur place réservée dans le verre et maintiennent l'assemblage au moyen de bandes de fer placées dans les joints.

La fig. 7 montre des briques percées de trous pour dormer passage à une tige de métal servant de boulon. Les briques sont séparées pardes rondelles; les fig. 8 à 12 montrent à grandeur d'exécution la maniàre d'assembler les briques à six côtés représentées en fig. 6.

Fig. 8 vue de trois briques assemblées; fig. 9 coupe suivant OP; fig. 10 coupe suivant GH; fig. 11 coupe suivant MN; fig. 12 coupe suivant IK.

Dans les joints C je place une bande de métal plate ou ondulée R percée de trous. Ces bandes sont reliées entre les briques par des agrafes de métal coudé qui forment entretoise et servent à arrêter les briques lors qu'elles sont posées sur la partie plate indiquée en couple en fig. 12. La place de ces agrafes serait réservée dans le verre comme ou le voit en U fig. 8. Je huis dans certains cas remplacer les agrafes par des fils métalliques attachés de toute manière convenable. La fig. 13 montre une des agrafes que j'emploie; les parties v servent à arrêter les briques.

Dans certains cas je coupe les goulots des briques afin de leur donner un aspect plus gracieux.

J'emploie tous les moyens connus pour assurer la solidité de nes panneaux sur les bâtis et charpentes qui devront les recevoir. Si les panneaux reposent directement sur des fers j'ai soin d'intercaler une matière faisant joint doux pour éviter le bris.
